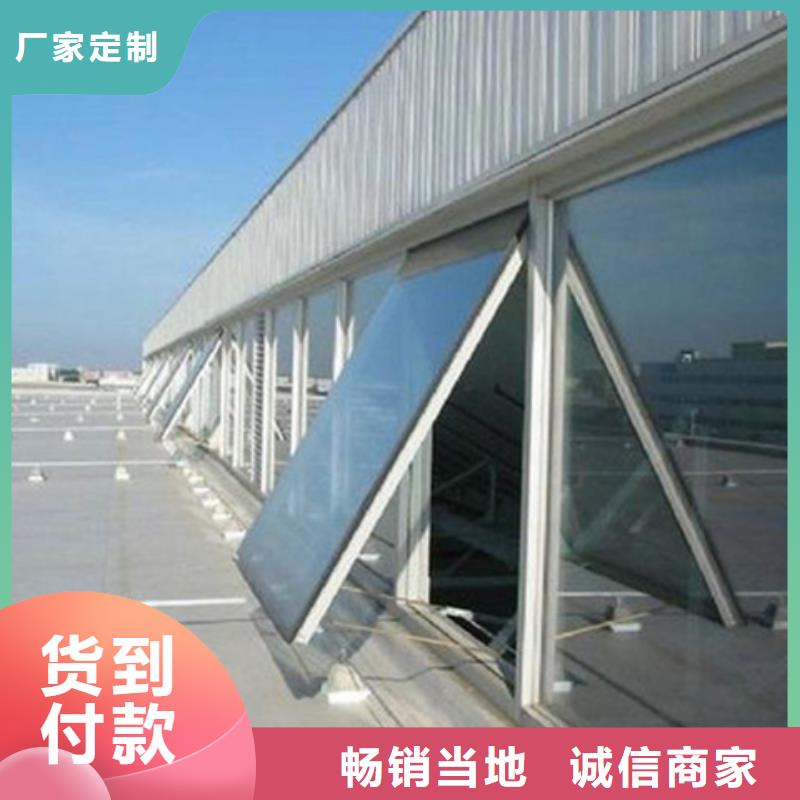

TC1B-3530n启闭式通风天窗-TC1B-3530n启闭式通风天窗厂家直发

一种大规格通风采光天窗，包括固定在屋面通风口的基础上沿纵向均布的多个支撑骨架，多个支撑骨架之间通过多根纵杆连接，在多个支撑骨架上设有挡雨板和对称的外护板，相邻支撑骨架上端位于外护板之间形成排风口，在多个支撑骨架两侧的立柱下端对称设有基础泛水板，其特征是：在多个支撑骨架下端的二根立柱之间分别设有一根横梁，在横梁上分别设有一个M型支撑架和对称布置在M型支撑架两侧的二个斜支撑梁，通风设备在M型支撑架上固定有贯穿多个支撑骨架的V型导流板，在斜支撑梁上位于相邻二个支撑骨架之间分别设有中悬阀板，中悬阀板两端的中部铰接在对应的斜支撑梁中部，中悬阀板外侧与支撑骨架之间连接有驱动装置，用于驱动中悬阀板的开关；在多个支撑骨架之间位于通风口两侧对称设有阀板泛水板，阀板泛水板分别固定在斜支撑梁上对应立柱一端且下端搭接在基础泛水板外侧，所述中悬阀板关闭后底面压在阀板泛水板上。
