QL型手电两用螺杆式启闭机，如采用手摇式驱动规格分为：3吨、5吨、8吨、10吨、12吨、15吨、20吨、30吨、40吨、50吨、60吨，根据用户水利工程设计要求，还可生产双吊点启闭机，该产品是一种水利工程专用机械，广泛用于水利水电工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库、河流（水闸、堤坝、渠道、涵洞、管道）等进水、退水闸的配套机械，山区、平原、有、无地区均可使用。
螺杆式启闭机：
1、按吊点分为单吊和双吊，按驱动方式分为：手动。电动。手电两用式，本机采用涡轮。涡杆变速，螺母旋转使螺杆上下运动带动闸门启与闭。手电两用螺杆式启闭机配上下行程限位开关，可调节上下限位闸门高度。是农田水利建设，水电站，水库，河道，污水处理，城市管道建设的配套机械。山区，平原，有电无电均可使用，具有操作简单，维修方便等特点。
2、采用户外型长时工作制电机，防护等级≥IP155。
3、操作维护简便，可实现现场和远控操作。
4、可根据客户要求配置开度仪：高度显示、远程控制系统，带有PLC接口。
瑞鑫铸铁闸门启闭机钢闸门清污机水工机械厂拥有经验丰富、技术强大的专家队伍、业务娴熟的技术工程师和训练有素的销售人员，无论现在还是将来，我们都将为您提供设计良好、性能的 陕西汉中不锈钢闸门厂家产品以及及时、周到的售前、售后服务。
启闭机的起升机构应装有荷载限制器(特殊情况例外)，荷载限制器的综合误差不应大于5％，其型式可以是机械的或电气的；液压系统应装有溢流阀。启闭机各机构的运行终端，应装设相应的行程限制器。
缓冲器用来缓和启闭机与轨道终端挡板或轨道上的其他启闭机相碰撞时的冲击，起到吸能作用，运行速度小的启闭机一般采用橡胶缓冲器，速度快或自重较大的启闭机可采用弹簧缓冲器。所有电力驱动移动式启闭机的走行机构均应装设缓冲器。也可在轨道端部做成向上倾斜接圆弧的轨道作为缓冲措施。
室外作业的移动式启闭机应装设夹轨器和锚定装置。当非工作状态风压超过700N／m2或者洪水可能淹没时，必须装设牵缆或其他型式的锚定装置。夹轨器用于防止启闭机在工作时受风荷载或其他荷载的作用而发生移动，通常采用的有手动式、电动弹簧式和重锤式等。锚定装置用于防止启闭机在非工作时受风荷载或其他荷载的作用而发生移动，锚定装置应设电气保护装置。在锚定启闭机时切断电源，防止误操作。
在安装时一定要保持底座基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。 2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门连接。 3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。 4、在安装时根据闸门起吊中心线，找正中心使纵横向中心线偏差不过正负3mm,高程偏差不过正负5mm。然后浇注二期混凝土或与预埋钢板连接。 5、 对于产品的电气设备的安装，一定符合图纸及说明书的规定，全部电气设备均可靠的接地。 6、 在产品安装完毕，要对机器进行清理，补修已损坏的保护油漆，灌注润滑脂。

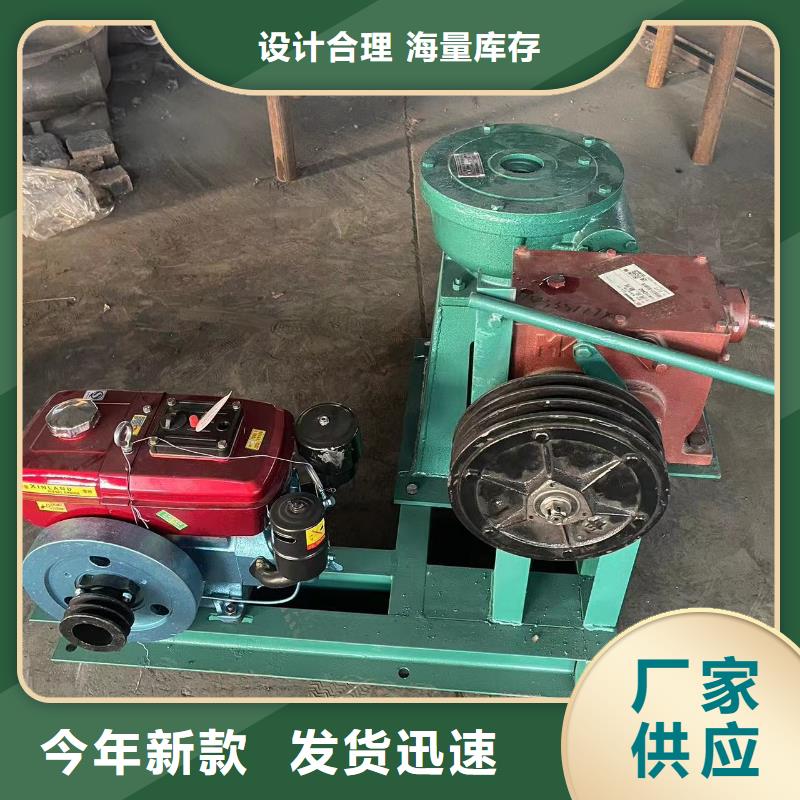

手摇螺杆启闭机又称为手动螺杆启闭机,它是一种采用人力操作平面闸门的启闭设备。它具有自锁功能，闸门可停留在任何位置。并且配有防盗嘴及专用扳手，具有防盗水功能·螺杆启闭机具有转向变速快，手摇启动。摇动轻巧，启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、压力轴承、手摇柄等组成。

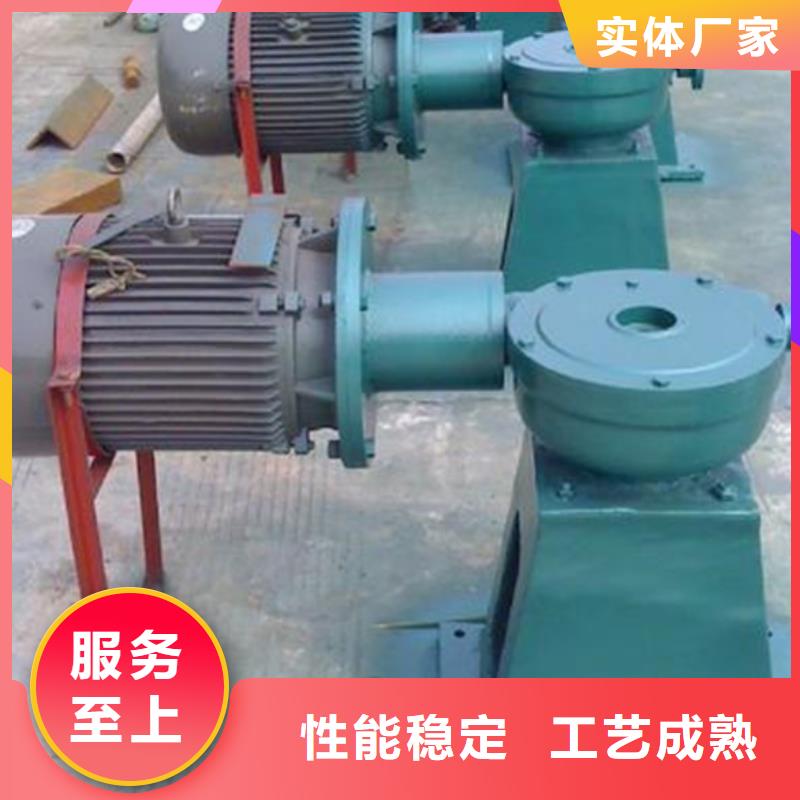

螺杆启闭机选用蜗轮，蜗杆变速螺丝帽，使螺杆上下运动，具备扭矩保护和行程限位两层防备保护，可完成遥感和现场操作，或者单台操控或者集中多台操控等多种操控形式，螺杆启闭机带有开度指示，更能的操作。用手动启闭时，应切断电源，将摇柄孔内摇动（或将电动装置上的电动标记切入到手动标志上去）。
