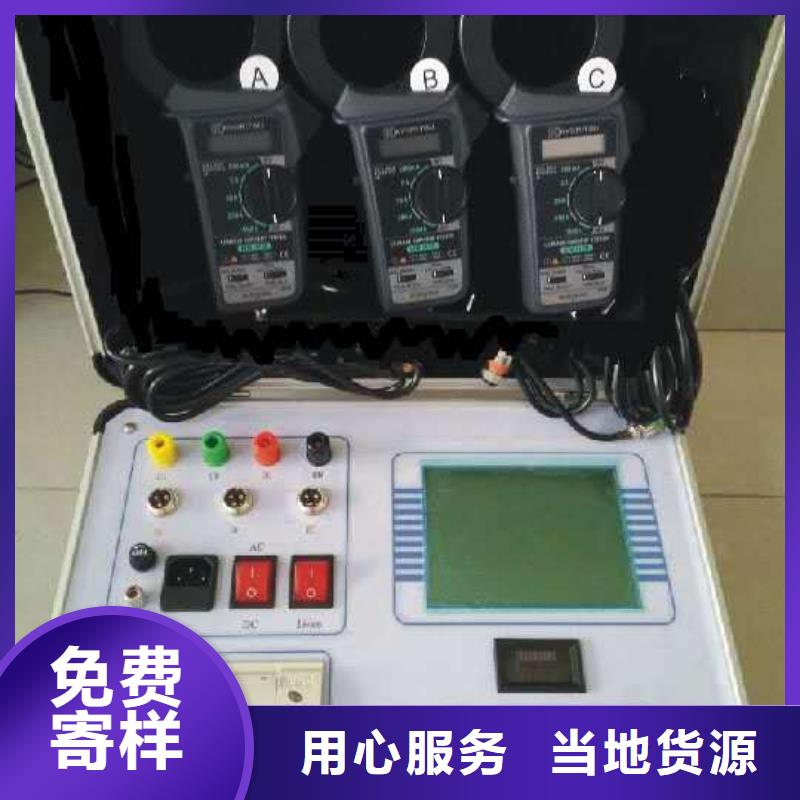

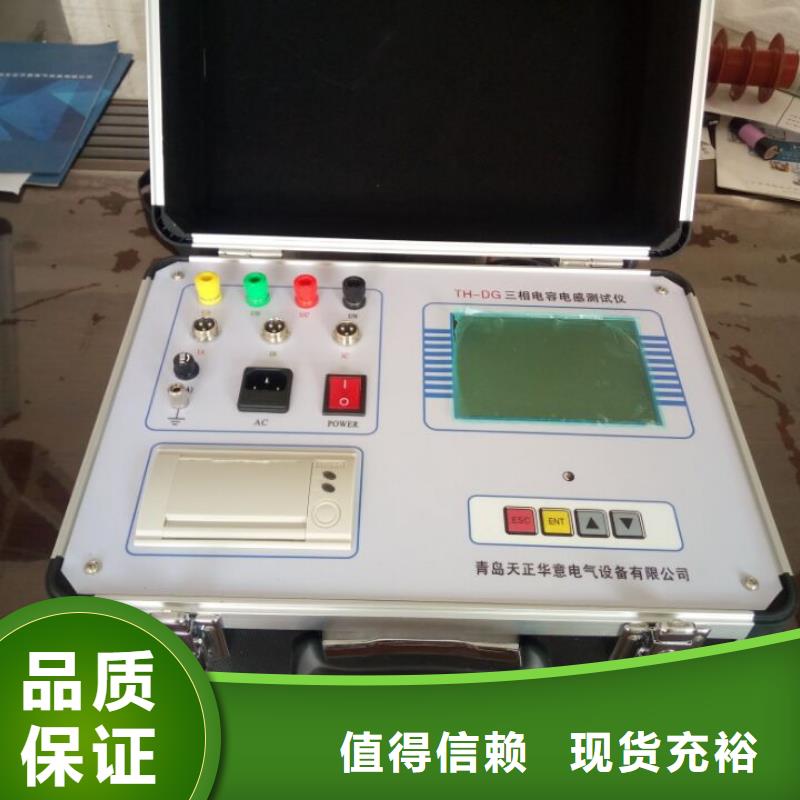

【电容电流测试仪手持直流电阻测试仪细节展示】

安徽安庆电容电流测试仪功能及特点2.1 测量范围更宽，测试速度更快。2.2 支持变压器中性点异频信号注入法和补偿电容器组中性点异频信号注入法。2.3 工业级彩色液晶显示屏，分辨率320×240点阵，强光下可读。2.4 人机交互界面更加友好：(1)对于一些重要的操作及参数设置，显示其提示信息和帮助说明。(2)测量结果及相关参数显示和打印更加详细，便于用户日后分析。(3)选择PT连接方式时，可显示各种PT连接方式下的接线原理图，便于用户判别现场PT连接方式及测试线连接位置。(4)屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。2.5 实时测量和显示零序3U0电压值，便于用户判断系统工作状态；并且，在测量工程中如果发现零序3U0电压过高，可自动停止测量过程。2.6 具备多重零序3U0过压保护电路，测试仪输出端可耐受AC100V 50HZ电压而不损坏。2.7 内置全数字变频逆变电源，具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。2.8 具备输出短路保护功能。2.9 具备实时时钟，可实时显示当前时间和日期；测量结果包括测量日期及时间。2.10 测量数据存储方式分为本机存储和优盘存储，其中本机存储可存储测量数据150条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。2.11 热敏打印机打印功能，快速、无声。2.12 体积小、重量轻，方便携带使用。

安徽安庆电容电流测试仪变压器中性点异频信号注入法6.1 测量方法说明及测量特点变压器中性点异频信号注入法与补偿电容器组中性点异频信号注入法类似，具备补偿电容组中性点异频信号注入法的所有特点。注：变压器中性点异频信号注入法，需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（UL电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“1PT”。6.2 测量原理变压器中性点异频信号注入法测量原理如见图3。图3变压器中性点异频信号注入法原理图图3中：PT：外接单相电磁式电压互感器Tr：变压器35kV侧绕组，或是10kV系统的接地变，O为变压器中性点Ca、Cb、Cc：系统三相对地电容AX、ax： PT的一、二次绕组，电压互感器变比为（UL电压互感器额定高压）6.3 测量步骤6.3.1 查看不接地系统的接线方式和运行方式，系统所有线路均已投入。6.3.2 现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。6.3.3 外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。6.3.4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。6.3.5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在变压器中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该变压器中性点相连。无中性点隔离开关的变压器可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。6.3.6 单相电压互感器周围设置安全围栏，安全围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。6.3.7 测试人员位于绝缘垫上开始测试。
